AD584TH 電子元器件 ADI/亞德諾 封裝DIP 電壓基準IC

特性
四個可編程輸出電壓
1萬V、7.500 V、5.000 V、2.500 V
激光加工精度高
不需要外部組件
減少溫度系數
15 ppm/°C zui大，0°C至70°C (AD584K)
15 ppm/°C maximum，−55°C to +125°C (AD584T)
提供零輸出頻閃端子
2端負參考:能力(5v及以上)
輸出源或匯聚電流
低靜止電流:zui大1.0 mA
10ma電流輸出能力
MIL-STD-883兼容版本可用

一般的描述
AD584是一個8端子的精密電壓參考產品引腳可編程選擇四種流行輸出電壓:10000 V, 7.500 V, 5.000 V和2.500 V。其他輸出電壓,以上，以下，或之間的四個標準輸出，可通過添加外部電阻。輸入電壓可以變化4.5 V至30 V之間。
激光晶圓修整(LWT)用于調整引腳可編程輸出電平和溫度系數，產生了zui靈活的高精度電壓參考可在整體形式。
除了可編程輸出電壓，AD584提供一個獨特的頻閃終端，允許設備打開或關閉。當AD584被用作電源時參考，電源可以單次關閉，低功率信號。在關閉狀態下，由AD584排干的電流減少至約100 μ A。在開狀態下，總電源電流為典型的750 μ A，包括輸出緩沖放大器。
推薦AD584作為8-，10-，或12位數模轉換器需要外部精密參考。此外，該裝置是理想的14位精度的模數轉換器，無論是逐次逼近還是積分設計，在一般來說，它可以提供比標準獨立引用。

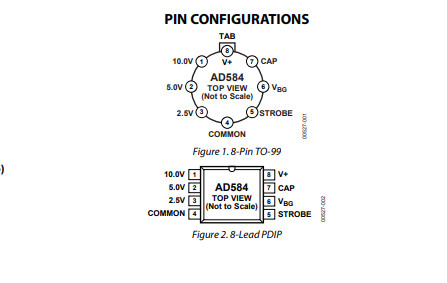

AD584J和AD584K適用于0°C的工作環境至+70℃時，指定AD584S和AD584T−55°C ~ +125°C。所有等級的包裝都是密封的密封，八端TO-99金屬罐，以及AD584J和AD584K也可在8引腳PDIP中使用。
