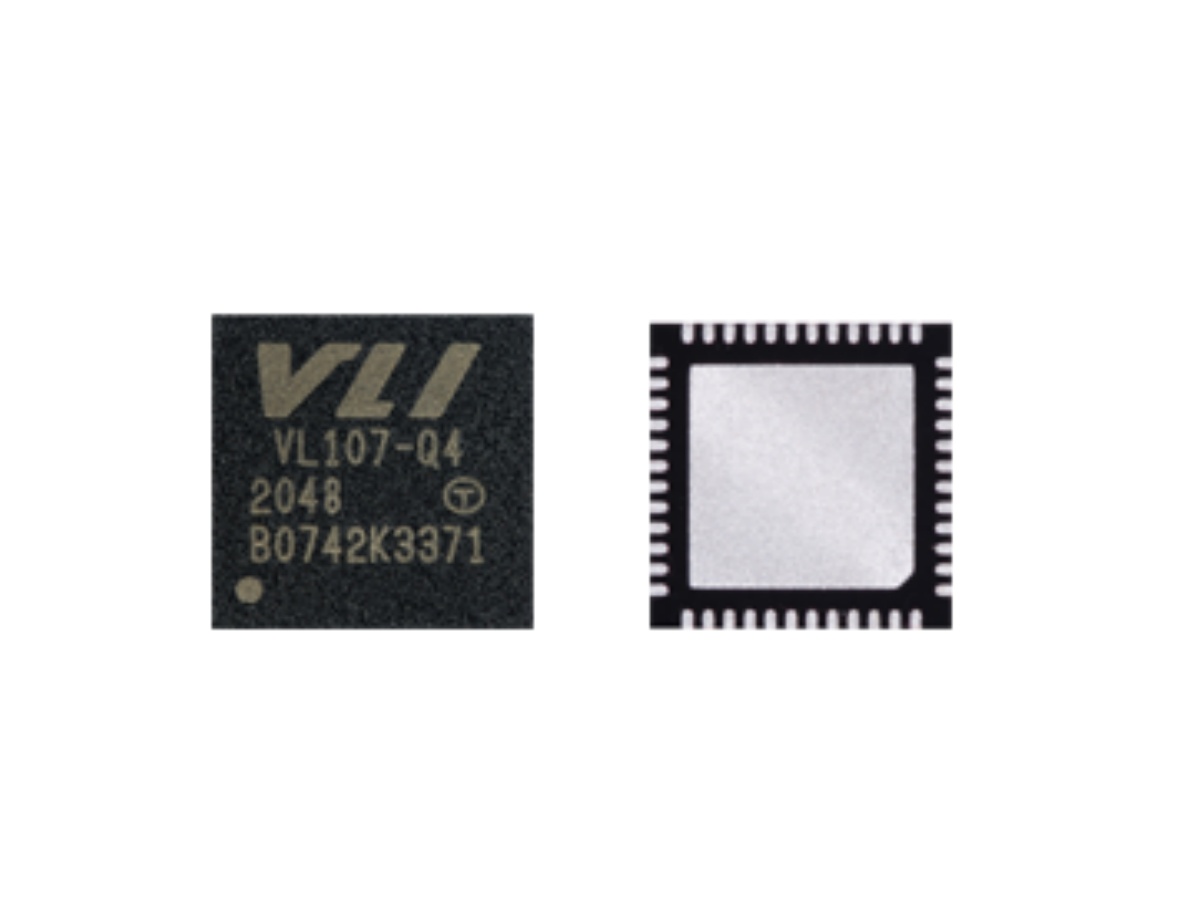

新推出——VL107威盛USB-C多功能擴展塢芯片

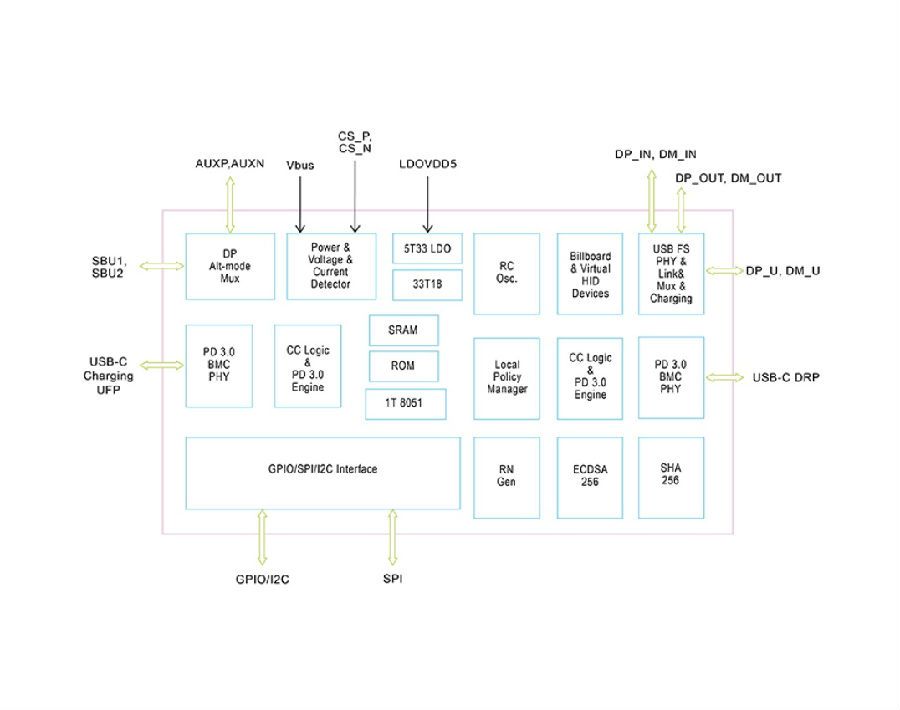

主要特點

●CC邏輯和PD 3.0引擎

-符合USB Type-C電纜和連接器規范修訂版2.0

-符合USB電源傳輸Sji3規范3.0版本1.2

-集成Type-C收發器，支持一個充電UFP和一個DRP DFP

-內置上拉/下拉電阻器，包括Rp、Rd和Ra

-內置Vconn電源開關

●DP Alt模式配置

-符合USB Type-C標準版本2.0上的VESA DisplayPort Alt模式

-DP模式發現/進入/退出；DP配置、狀態更新、源/宿連接檢測

-內置AUX CH開關，滿足DP Alt模式AUX通道電阻要求/li>

●USB-C充電UFP功能

-一旦外部電源可用，為連接的PD主機充電

-支持提供者和消費者角色

-支持高達100W的PD功率規則

-支持死電池充電和PD3.0快速角色互換

●USB接口和USB公告牌設備

-USB Billboard符合Billboard設備1.21版的USB設備類定義

-內置USB2.0全速物理層

-內置USB HS數據開關；DP_U/DM_U可以指向USB公告牌或DP_D/DM_D

●快速8051宏單元80C32兼容微控制器

-標準1T 8051指令集，帶嵌入式掩模ROM和SRAM

-支持外部SPI閃存或與VLI Hub控制器共享SPI閃存進行固件升級

●ECDSA驗證的內置非對稱安全固件更新控制臺

-內置ECDSA256、SHA256和隨機數生成器

-VL107本身的固件更新是安全的，可以通過I2C和SPI接口對第三方控制器進行固件更新

●內置降壓振蕩器、電壓調節器、電壓和電流檢測器

-內置微調RC振蕩器

-內置5V至3.3V LDO和3.3V至1.8V LDO

-用于監控電源安全的Vbus電壓檢測器和Vbus電流檢測器

●智能自動待機

-當連接的接口處于空閑狀態時，自動進入深度省電模式

●用于特殊功能和控制的GPIO

-13個GPIO用于應用程序定制，并與一個I2C主接口和一個I2C從接口復用

●物理

-QFN 48綠色封裝（6x6x0.85毫米）

●認證

-USB-IF USB PD 3.0認證TID:4923
