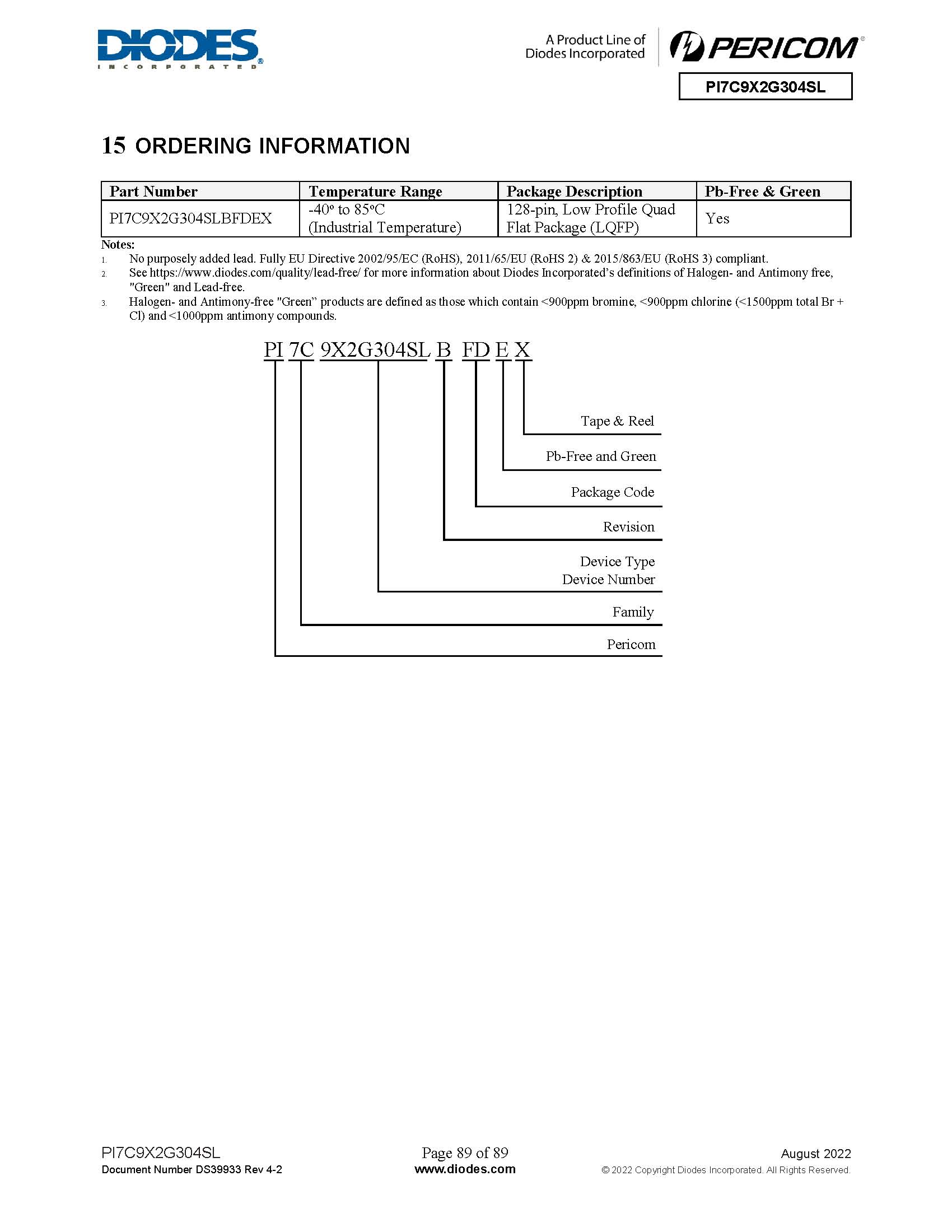

新批次 PI7C9X2G304SLBFDEX 達爾第2代交換機

特征

●4通道PCI Express帶有3個PCI Express端口的第2代交換機

●支持分組交換的“直通”（默認）和“存儲轉發”模式

●任意兩個下游端口之間的對等交換

●通過交換機路由的數據包的典型延遲為150ns，無阻塞

●下游端口的集成參考時鐘

●捆綁式引腳，可配置可選EEPROM或SMBus

●SMBus接口支持

●符合系統管理（SM）總線1.0版

●符合PCI Express基礎規范2.1版

●符合PCI Express CEM規范2.0版

●符合PCI到PCI橋架構規范1.2版

●符合高級配置電源接口（ACPI）規范

●可靠性、可用性和可服務性

-支持?jǐn)?shù)據傳輸和端到端CRC

-高級錯誤報告和日志記錄

-IEEE 1149.1 JTAG接口支持

●先進的節能技術

-將空的下游端口設置為空閑狀態，以最大限度地降低功耗

●鏈路電源管理

-支持L0、L0s、L1、L2、L2/L3Ready和L3鏈路電源狀態

-L0s和L1狀態的主動狀態電源管理

●設備狀態電源管理

-支持D0、D3Hot和D3Cold設備電源狀態

-D3Cold電源狀態下的3.3V輔助電源支持

●港口仲裁：循環（RR）、加權RR和基于時間的加權RR

●擴展的虛擬通道功能

-支持兩個虛擬通道（VC）和八個流量等級（TC）

-禁用的VC緩沖區被分配給啟用的VC進行資源共享

-每個端口的獨立TC/VC映射

-提供VC仲裁選擇：嚴格優先級、循環（RR）和可編程加權RR

●支持等時流量

-僅映射到VC1的等時流量類別

-嚴格的基于時間的信用監管

●支持最大512字節的有效載荷大小

●每個單獨端口的可編程驅動器電流和去加重電平

●支持對等流量的訪問控制服務（ACS）

●支持SR-IOV應用的地址轉換（AT）數據包

●支持OBFF和LTR

●低功耗：L0正常模式下典型為650 mW

●工業溫度范圍-40°C至85°C

●完全無鉛，完全符合RoHS標準

●無鹵素和銻�！熬G色”設備

●符合汽車標準的零件可在單獨的數據表中獲得（DIODES？PI7C9X2G304SLQ）

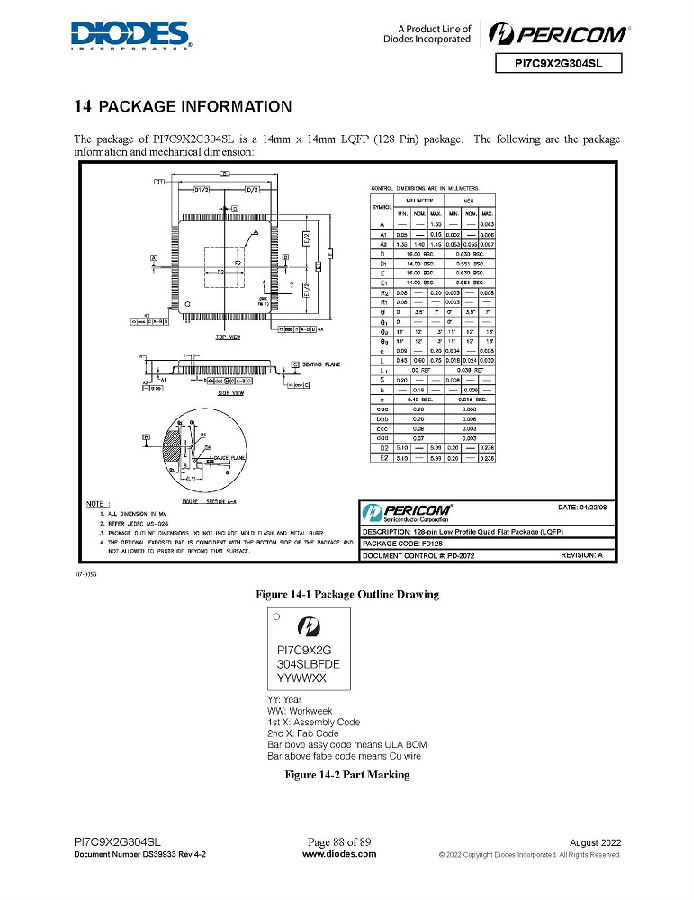

●128針LQFP 14mm x 14mm封裝
