微源負載開關芯片 LPW5204DB6F 帶ESD保護

概述

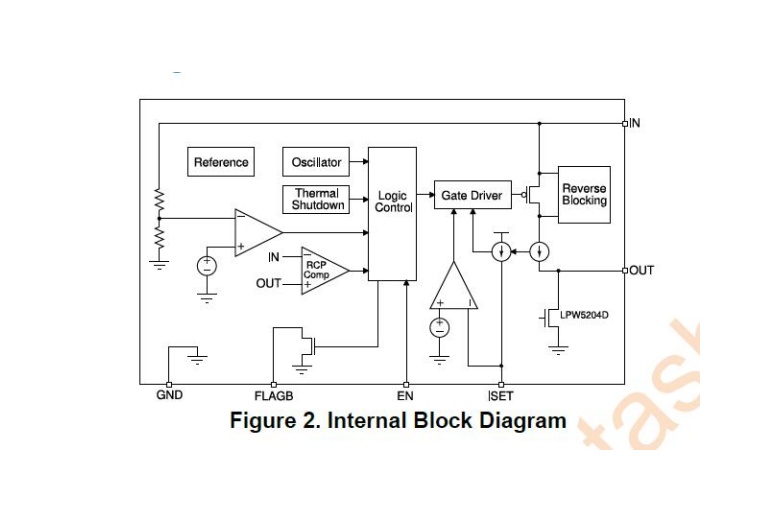

LPW5204是一種負載開關，可為可能遇到大電流條件的系統和負載提供完全保護。該器件包含一個70mΩ限流P溝道MOSFET，可在2.4V至6V的輸入電壓范圍內工作。電流限制是固定的，或者可以使用外部電阻器來設置。當電流達到閾值時，設備會將電流限制在恒定值，以防止過大的電流造成損壞。在內部，當MOSFET關斷并且輸出電壓高于輸入電壓時，電流被阻止流動。開關由激活的高邏輯引腳控制。集成了熱關閉保護，當持續的過電流條件導致過熱時，可關閉開關以防止損壞零件。這些零件采用節省空間的6引腳SOT23封裝或DFN-6封裝。

特征

◆ 2.4V至6V輸入電壓范圍

◆ 低導通狀態電阻至70mΩ

◆ 30μA低電流消耗

◆ 超-低關斷電流（＜100nA）

◆ 可調電流限制

◆ 欠電壓鎖定

◆ 阻斷反向電流

◆ 熱停堆保護

◆ 快速限流響應

◆ ESD保護：

-人體模型：4kV

-帶電裝置型號：0.5kV

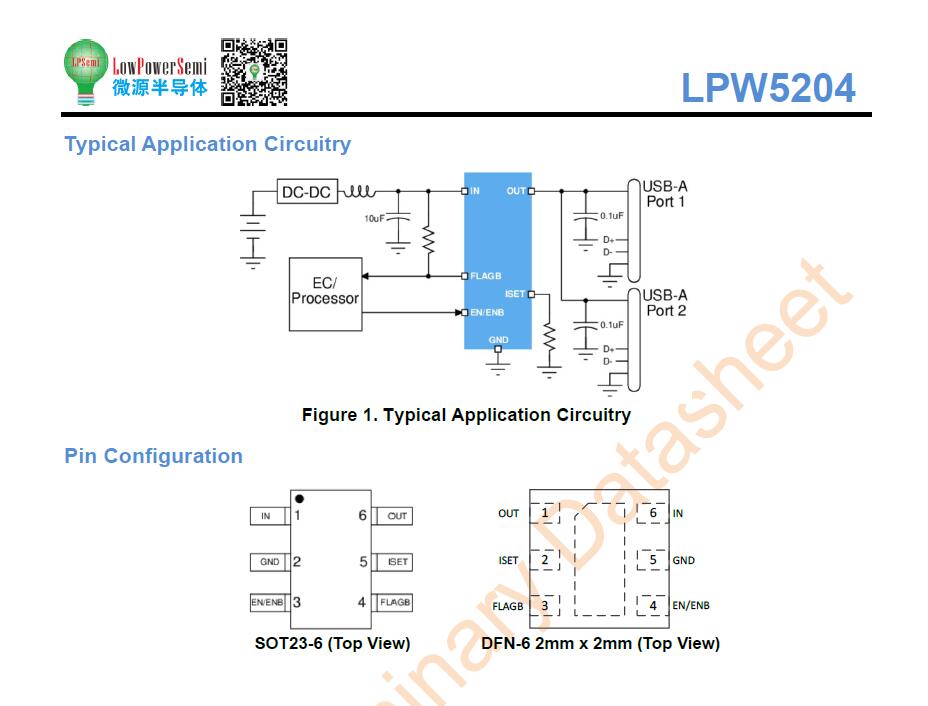

應用

◆ 筆記本電腦和PC

◆ 手機和掌上電腦

◆ USB或其他外圍端口

◆ 照相機
