APW7142 電子元器件 ANPEC/茂達 封裝SOP-8

3A, 12V，同步整流Buck變換器

一般的描述
APW7142是一款3A同步整流Buck變換器，集成了70mW功率mosfet。APW7142采用電流模式kong制方案，可將4.3V至14V寬輸入電壓轉換為0.8V至VIN可調的輸出電壓，提供出色的輸出電壓調節。
為了在所有負載電流范圍內實現高效率，APW7142配備了自動跳過/PWM模式操作。在輕負載時，IC在Skip模式下工作，該模式保持恒定的zui小電感峰值電流，以減少開關損耗。在高負載時，IC工作在PWM模式，其中電感峰值電流由COMP電壓編程，以提供高效率和優秀的輸出電壓調節。
APW7142還配備了電源復位、軟啟動、軟停止和整體保護(欠壓、過壓、超溫和限流)到單個封裝中。在關機模式下，電源電流降至3mA以下
該器件采用8針SOP-8封裝，提供了一個非常緊湊的系統解決方案，具有zui小的外部組件和PCB面積。

特性
寬輸入電壓4.3V至14V
輸出電流可達3A
可調輸出電壓從0.8V到VIN
-±2%系統精度
70mW集成功率mosfet

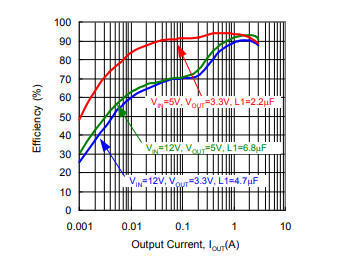

效率高達95%
-自動跳過/PWM模式操作
電流型操作
-簡單的反饋補償
-穩定的低ESR輸出電容
-快速負載/線路瞬態響應
上電復位監kong
固定500kHz開關頻率在PWM模式
內置數字軟啟動和軟停止
帶頻率折疊的限流保護
123%過電壓保護
打嗝模式50%欠壓保護
過熱保護
關閉模式下<3mA靜態電流
小型SOP-8包
無鉛和綠色設備可用
(通過無鉛ren證)

應用程序
OLPC, UMPC
筆記本電腦
手持便攜式設備
要求高效率的降壓變換器
和3A輸出電流
