SD59D24B產品是士蘭微電子第一代全集成快充SOC芯片（集成多個快充協議PHY和控制器 + MCU + 雙路升降壓控制器），具備高集成度，系統方案外圍簡單等特點，一顆芯片即可實現多口，多協議，雙向雙路升降壓的大功率獨立快充方案，是國內外首創的快充芯片解決方案。
產品介紹
SD59D24B產品是士蘭微電子自主研發的全集成快充SOC芯片（快充協議解析 + MCU +雙BUCK-BOOST控制器），其內部集成4口協議解析，兼容PD/PPS,QC,FCP,SCP,SFCP,AFC,BC1.2,APPLE,VOOC等多種快充協議，內置2路同步升降壓控制器。同時，具備高集成度、系統方案外圍簡單等特點，一顆芯片即可實現多口，多協議，雙向雙路升降壓的大功率獨立快充方案，是國內首創�？蓱糜趹敉鈨δ茈娫础⒓矣脙δ茈娫�、車載快充、顯示器、移動電源、電動工具等大功率快充領域。
產品性能
SD59D24B產品具備高集成度，系統方案外圍簡單等特點，一顆芯片即可實現多口，多協議，雙向雙路升降壓的大功率獨立快充方案，是國內首創；該產品方案可應用于戶外儲能電源、家用儲能電源、車載快充、顯示器、移動電源、電動工具等大功率快充領域。SD59D24B相比國外同類產品，具備更低的靜態功耗、更優越的電源控制算法（開關頻率125KHz~500KHz可設），更高的集成度。
士蘭SD59D24B與競品相比具備優勢如下：
（1）支持雙口同時大功率獨立快充;
（2）支持盲插;
（3）支持智能功率分配（可定制不同特色的功率分配方式）；
（4）兼容標準PD協議及國內手機品牌自定義的快充協議；
（5）更高的系統工作頻率；
（6）更寬的工作溫度范圍；
（7）更多的GPIO/ADC通道數量。
（8）產品應用范圍廣，客戶反響良好。
價格競爭力
SD59D24B在各類應用的性能表現、損耗控制等方面優于對標產品，具備更低的靜態功耗、更優越的電源控制算法及更高的性價比。
SD59D24B 是一款應用于移動電源的控制芯片，可以實現4路USB端口（最多兩個C口）的快充協議解析。兼容PD3.0、PPS、QC4.0+、FCP、SCP、SFCP、AFC、BC1.2、APPLE、VOOC等快充協議，系統全部使用NMOS，適用于2-7節電池應用。
SD59D24B 內置8路死區可控的PWM驅動控制以實現雙路、雙向、升/降壓開關電源轉換�？蛇M行雙路電流差分采樣、雙路H橋端口電壓采樣和電池電壓采樣，實時監測雙路DC-DC工作狀態；具有四個負載開關控制信號，控制端口通斷切換。

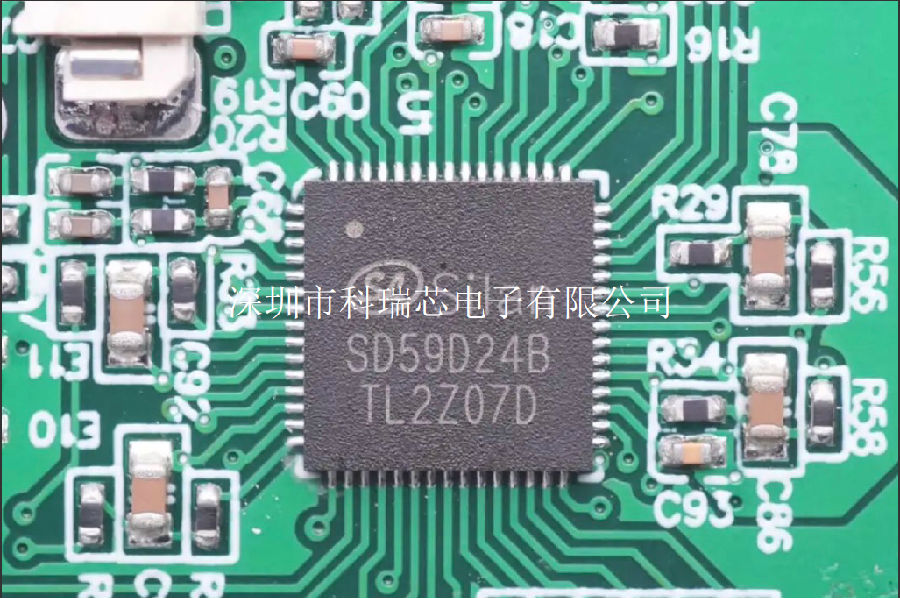

SD59D24B 采用 QFN-60 封裝，內置 32 位 MCU 處理器內核，最高工作頻率可達 32MHz，具備豐富的輔助運算功能單元可以滿足各種復雜函數運算功能。
SD59D24B 內嵌 PMU 及 LDO，實現 5V 供電和 1.5V 內核供電。芯片內嵌高速及低速振蕩器各一個，可以節省系統成本。芯片整體還具有各種低功耗工作模式，可以適應各種應用需求。
SD59D24B 內置 16MHz 高精度 RC 振蕩，具有靈活的時鐘系統。集成有多路PWM，TIMER，ADC，能適用于多種控制應用。內置專用 SCP 協議模塊和 BMC 協議模塊等，適用于多種快充協議。
SD59D24B 還集成有豐富的通訊接口，包括 UART，I2C，可與其他芯片通信，支持C口升級。具有數碼管控制功能和 LED 控制功能，可用于電量顯示和照明。芯片還內置過壓、過流和過熱保護，保證系統工作安全。
