SC3201 南芯高效CrM Boost PFC控制器
隨著現在百瓦大功率適配器的普及，傳統反激架構已不能滿足日益增加的大功率適配器的高開關頻率、高功率密度、高效率要求。針對功率大于75W以上的部分中大功率充電器、適配器等，通常需要進行功率因數校正（PFC），這也帶動了相應的PFC控制器、電感、整流濾波等器件的市場需求。
南芯科技推出新一代的PFC控制芯片——SC3201，可滿足中大功率充電器、適配器對功率因數和輸入電流諧波的要求。具備無需輔組繞組、集成THD優化、支持分段式輸出等核心技術。南芯SC3201采用SOT23-6封裝，VDD支持9-30V，SC3201不僅支持VFB過壓保護、VDD欠壓保護、周期限流保護、超高溫保護等多重保護措施，還支持第二級獨立的過壓、欠壓、過流保護�？蓮V泛用于USB-PD充電器，AC-DC適配器，LED驅動器、工業電源、電動工具等領域。

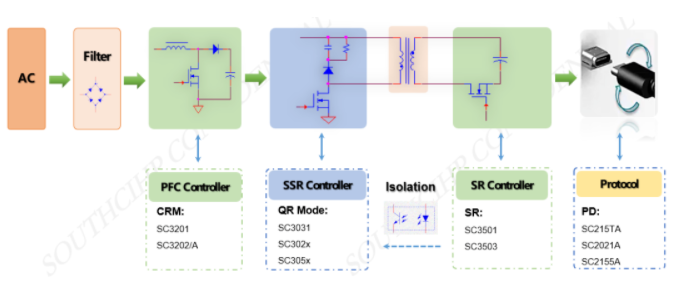

南芯SC3201 PFC控制器可搭配高頻QR控制器SC30xx系列以及同步整流控制器SC35xx系列，形成80W-160W的整套解決方案。
SC3201是一種應用于Boost變換器的功率因數校正(PFC)控制器。它采用多模式控制策略，具有較高的性能。在重載或滿載時，它在臨界傳導模式(CrM)下運行。當負載降低時，它在不連讀傳導模式(DCM)下工作，具有谷底開通特性，從而降低工作頻率以獲得高效率。在空載時，芯片將以突發模式運行，以降低功耗并將音頻噪聲降至最低。SC3201與反激控制器以及二次側同步整流控制器組合使用，可以實現高效率和低待機功耗，輕松滿足能效要求。SC3201控制器可使 PFC級將獲得單位功率因數和正弦線輸入電流，且外圍器件極簡。SC3201為電路提供全面的保護，防止電路在異常情況下?lián)p壞。SC3201采用SOT23-6封裝，簡化用戶設計，降低系統成本。
功能
● 單位功率因數和低THD
● 臨界傳導模式(CrM)
● Boost輸出跟隨模式
● 帶頻率折返的谷底開通工作模式
● 升壓電感不需要輔助繞組
● 高效率和超低空載功耗
● 無噪聲的突發模式
● 保護功能
√ VDD欠壓保護
√ 逐周期限流保護
√ 次級獨立輸出過壓保護
√ 電感電流CCM保護
√ 過溫保護
● lVCC范圍:9v ~ 30v
● l采用SOT23-6封裝
應用
● USB-PD充電器
● 便攜式設備的AC-DC適配器
● 桌面計算器和電視/顯示器
● LED驅動器
● 工業、通信電源
● 電動工具充電器
● 電動自行車充電器
