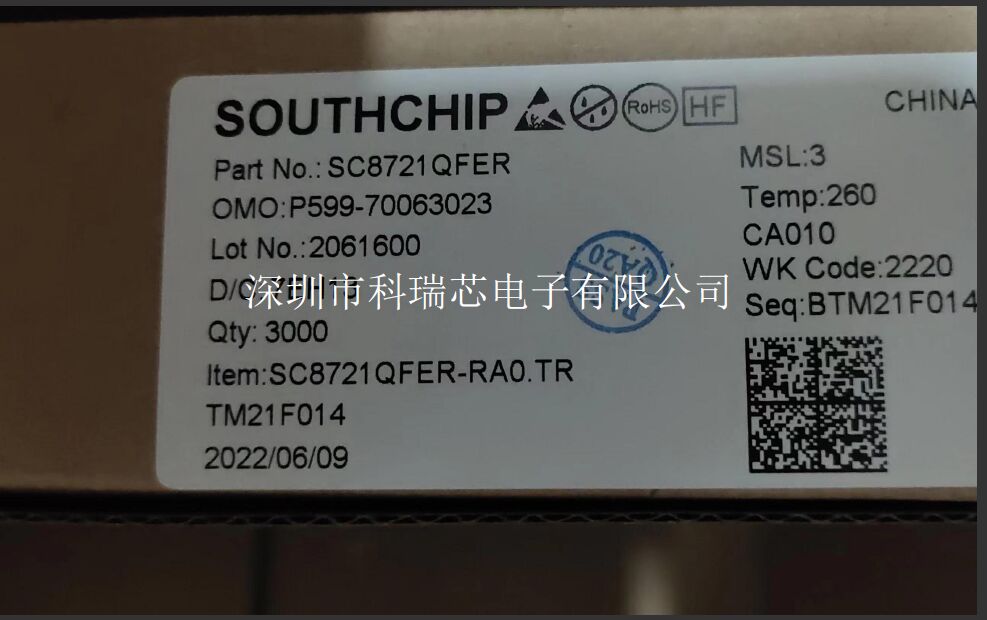

南芯升降壓芯片SC8721QFER QFN4x4-21
SC8721是一顆超高效率，集成了4顆功率管的同步Buck-Boost轉換器，zui大限度簡化客戶系統設計，減少PCB Space及BOM，高效率能夠有效減少熱損耗。SC8721的輸出電壓能夠高于，等于或低于輸入電壓。SC8721擁有超寬的輸入及輸出電壓范圍，輸入輸出電壓范圍能夠達到2.7V至22V。SC8721集成了I2C功能，方便客戶使用控制芯片，用戶可通過I2C配置輸出電壓，輸出電流限流及開關頻率。SC8721采用電流控制模式，支持輸出電流限流，動態輸出電壓調整，內部電流限流，輸出短路保護及過溫保護，確保芯片能夠工作在各種異常情況。SC8721采用21pin 4x4 QFN封裝。
功能
超高效率Buck-Boost轉換器
內部集成4顆功率管，Rdson為10mΩ，20mΩ
超寬的輸入及范圍：2.7V至22V
超寬的輸出及范圍：2.4V至22V
輸出電壓動態控制
可調整的開關頻率
輸出電壓線損補償
I2C控制輸出電壓
I2C控制輸出電流限流
輸出電流監測
欠壓，過壓，過流，短路保護，熱關斷。
QFN-21 4x4 封裝
應用
USB電源傳輸
適配器
Type-C hub
工業電壓轉換
