VL716-Q4 USB3.1至SATA橋接控制器 適用硬盤 固態 光盤 驅動器

應用USB轉SATA芯片

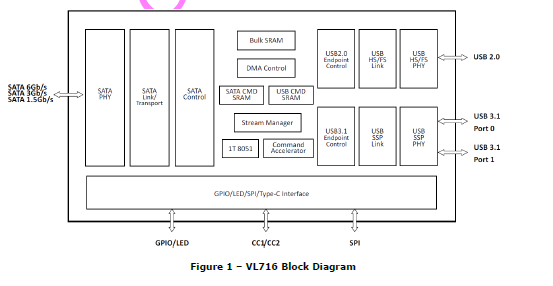

產品描述威盛實驗室的VL716是一款高性能，低功耗的單芯片USB 3.1至SATA 6Gb / s橋接控制器USB C型連接器支持，專為新一代外部存儲設備而設計硬盤驅動器（HDD），固態驅動器（SSD）和光盤驅動器（ODD）。內部整合USB 3.1 PHY使VL716能夠以USB SuperSpeedPlus，超高速，高速和全速運行模式。支持VL716的設備可支持USB大容量存儲類的批量傳輸（BOT），Windows 8，Windows 7，Vista，XP，Mac OS X和各種Linux內核，無需其他驅動程序。除了VL716僅用于批量傳輸，還支持USB連接的SCSI協議（UASP），可實現大容量存儲命令隊列和亂序數據傳輸，以進一步提高讀/寫性能。它的集成的內部SATA 6Gb / s主機控制器可以與所有基于SATA的存儲設備一起使用，并且可以自動以SATA 6Gb / s，SATA 3Gb / s或SATA 1.5Gb / s連接。內置CC1 / CC2電纜方向檢測電路和兩組SuperSpeed USB信號引腳可以原生支持USB C型插座啟用插頭翻轉功能而無需任何額外費用。內置所有必需的線性和開關穩壓器，高度集成的VL716與USB 5V總線電源提供單電源輸入，以節省客戶的BOM成本。 6個GPIO引腳可用于推送按鈕，操作LED，設備掉電控制和其他特殊用途。 SPI接口可以支持外部閃存以進行固件升級或其他軟件增強功能。 VL716可用于QFN 48L（6x6x0.85 mm）綠色封裝，適合支持USB Type-C的小型設計容器。

VL716 還集成了高性能、BOM 優化、低功耗 USB 至 SATA 橋式控制器的所有預期功能，例如集成的 5V 至 3.3V 線性穩壓器和 5V 至 1.2V 開關穩壓器。VL716 專為小型設計而設計，采用易于制造的 6x6mm QFN 48L 綠色封裝，并且還完全兼容任何支持 USB 存儲的現代操作系統，包括 Windows、Mac OSX （Mac OS）、Linux 和 Android。

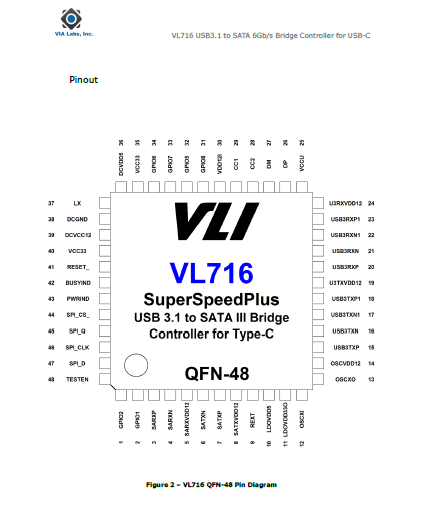

VL716Q4針腳定義圖

基于VL716的devicean workor HWindows 8。Windows 7。Vista, XP Mac OS X和各種Linux kemels沒有添加的大容量傳輸，VL716也支持USB附加SCSI協議(UASP) thaStorage system命令隊列和無序數據傳輸，進一步增強讀取thce。它的集成的內部SATA 6Gh/s主控制器可與所有SATAH兼容evices,可以連接在SATA 6Gb/s, SATA 3Gb/s，或SATA 1.5Gb/s自動tucctec2電纜方向檢測電路和兩套SuperSpeed USB sianal引腳dauTIanTIan field本機ysBtype-C插座The name無需任何額外費用即可實現插拔翻轉功能。
