• 500KHz固定開關頻率，±6% 抖頻拓展頻譜
• 最大連續2A輸出負載
• 集成140mΩ (Rdson) 上端MOSFET 和 70mΩ (Rdson) 下端MOSFET
• 1uA 關斷電流
• 20uA 超低靜態電流
• 5mA負載電流下88% 轉換效率
• 低壓差LDO工作模式
• 峰值電流控制模式，內部環路補償
• 輕載脈沖跨周期調制模式（PSM Mode)
• 內置4ms軟啟動
• 輸出過壓保護
• 160°C過熱保護
• TSOT23-6L封裝

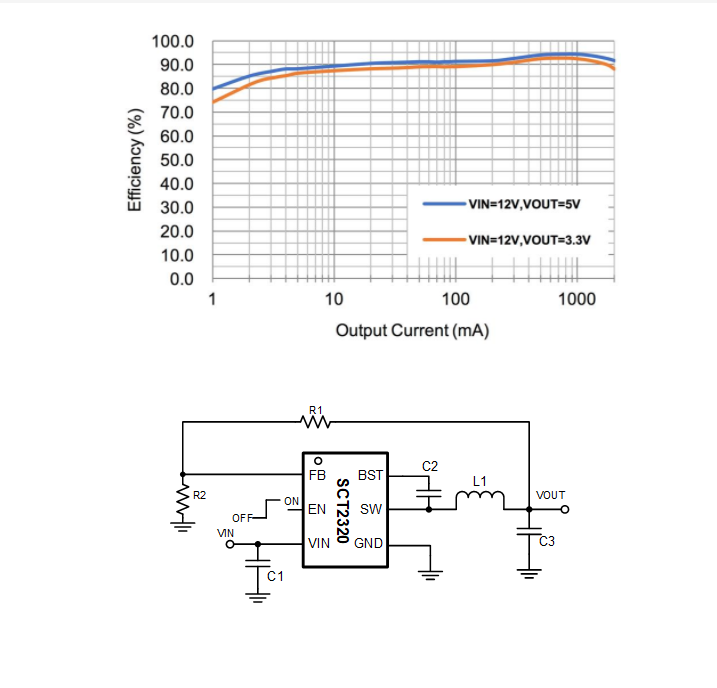

SCT2320是一款輸入電壓范圍為3.8V至32V、輸出電壓可調，輸出電流為2A的同步降壓DCDC轉換器。芯片內部集成了功率MOSFET管，導通電阻分別為上管140mΩ，下管70mΩ。該芯片具有20uA超低靜態電流，通過輕載下脈沖跨周期調制模式（PSM Mode)優化了降壓變換效率，使得5mA負載條件下的變換效率高達88%。SCT2320采用峰值電流控制模式，提供內部回路補償減少了外圍器件數量，為用戶簡化了設計并降低了整機成本。該芯片具有針對EMI抑制的設計，在500kHz開關頻率下以±6%抖頻降低導通EMI，通過優化的柵極驅動設計，實現SW開關電壓無振鈴以減少高頻輻射EMI。該芯片具備輸出電壓過壓保護，開關峰值電流限制和過熱保護，為實際應用中的安全性提供多重保障。SCT2320的封裝為TSOT23-6L，方便一層PCB布線的PIN腳設計，為用戶提供了小尺寸的電源解決方案。
應用
白色家電，音頻產品，打印機，安防，數字電視（DTV）, 機頂盒（STB）， LCD顯示
