科瑞芯 IP6550 同步降壓轉換器滿足USB PD3.1 140W快充需求
IP6550同步降壓控制器搭配IP2736協議芯片配套的。這顆控制器支持最高36V輸入電壓，輸出電壓支持最高30V，搭配IP2736協議芯片，可滿足目前28V5A的140W大功率輸出需求。
IP6550是一顆高效率同步降壓轉換器，內置NMOS驅動器，驅動兩顆外置MOS管用于同步降壓。電路板背面為濾波電容和降壓電感。支持外部反饋調節輸出電壓，I2C總線調節輸出電壓和輸出恒流。
英集芯IP6550同步降壓控制器支持5A輸出電流，內置的同步降壓控制器開關頻率固定135kHz�？捎糜趦陕稶SB-A口，降壓5V2.4A輸出，也可作為單路降壓使用，輸出電壓可調滿足更多場合。IP6550內置輸入過壓、欠壓保護，內置輸出過流、過壓、欠壓及短路保護，芯片內部集成過熱保護，并支持EN控制開關。
IP6550可用于車載充電器、多口適配器、智能插排、支持USB-C接口的插排以及行車記錄儀應用。同步整流降壓具有高轉換效率，高輸出電流可用于多口5V輸出，搭配PD協議芯片可實現寬范圍電壓調節，滿足USB PD3.1的應用。

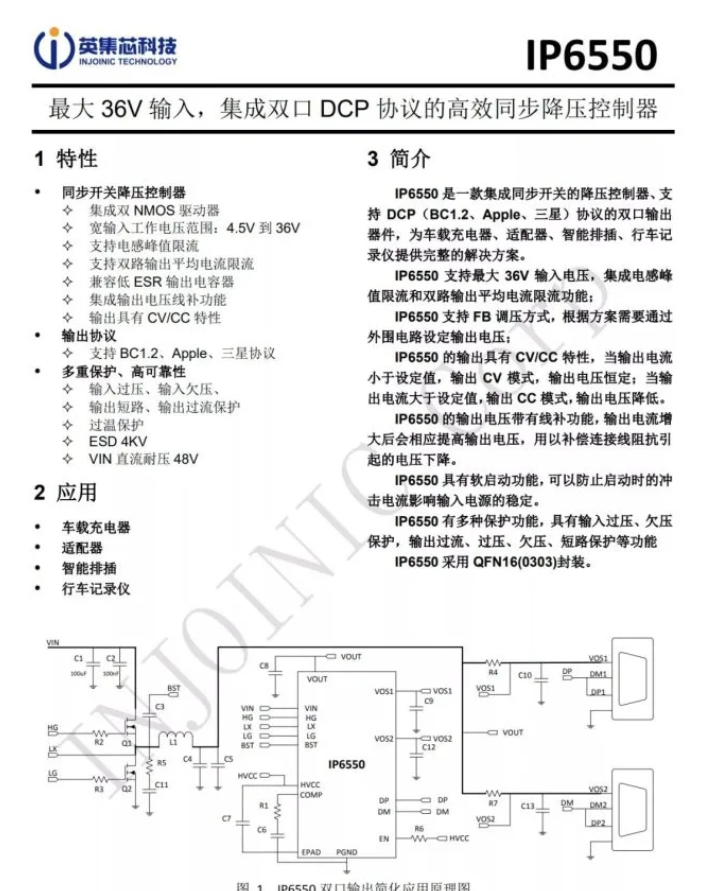

英集芯IP6550用于5A大電流輸出的電路原理圖，芯片內部集成自舉二極管，外圍元件十分精簡。僅搭配少量電阻電容外圍器件，可方便的組成高性能同步降壓電路，用于USB PD等廣泛的應用場合。
