3-5節電池保護IC IP3259 TSSOP20 內置電池量均衡功能
一，簡介
IP3259系列內置高精度電壓檢測電路和延遲電路，是用于3節/4節/5節串聯鋰離子/聚合物可充電電池保護的IC。
IP3259內置電池電量均衡功能，有效減小因電池參數不一致和老化導致的電池電壓不匹配，延長電池使用時間和壽命。
IP3259通過芯片級聯，增加保護電池節數。
IP3259內置充放電NTC高低溫保護功能。
二．特性
1. 高精度電壓檢測保護 *1
過充檢測電壓VCU ：
3.500 V ~ 4.100 V, step50mV
4.100 V ~ 4.575VV , step 25mV
精度 ±25 mV
過充恢復電壓 VCL：
3.450V ~ 4.050V, step100mV
4.050V ~ 4.400V , step50mV
精度 ±100mV
過放檢測電壓 VDL ：
1.800 V ~ 2.000 V, step 50m V
2.000 V ~ 2.900 V, step100mV
精度 ±80 mV
過放恢復電壓 VDR ：
2.000V ~ 3.1000 V, step 100 mV
精度 ±100mV
2.三段放電過電流檢測功能
過電流檢測壓1：
0.03V ~0.34V, step10mV
精度 ±25 mV
過電流檢測壓2：
0.35V ~0.70V, step 50mV
精度 ±50 mV
短路檢測電壓
1.20V固定值
精度 ±0.3V
3.通過外接電容可設置過充電檢測延遲時間，過放電檢測延遲時間和過流檢測延遲時間1（過流檢測延遲時間2和過流檢測延遲時間3內部分別固定為1ms和200μs）
4.充電過流保護功能
檢測電壓：0.03V~0.34V,step 10mV
精度 ±25 mV
5.內置電池均衡功能
均衡開啟電壓
3.4V ~ 3.9 V, step 25m V
3.9 V ~4.45 V, step50mV
精度 ±30 mV
6.支持芯片級聯
7.斷線檢測功能
8.充放電NTC高低溫保護
9.超低功耗
工作模式：25μA
休眠模式：3μA
10.封裝：TTSOP20
三，應用
鋰離子可充電電池組
聚合物可充電電池組

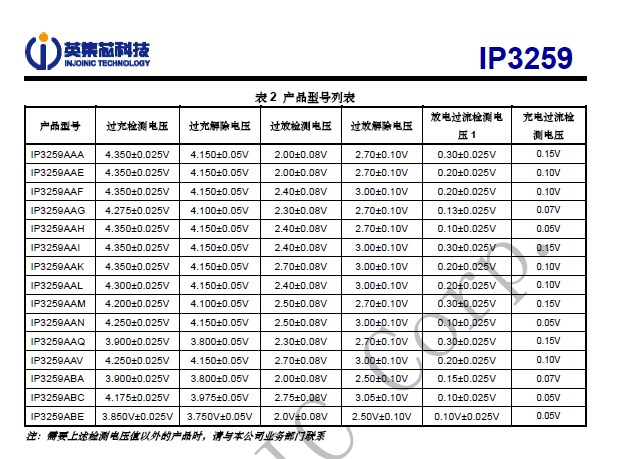

3節/4節/5節鋰電池組充電保護IC_IP3259選型列表：
IP3259AAA
IP3259AAE
IP3259AAF
IP3259AAG
IP3259AAH
IP3259AAI
IP3259AAK
IP3259AAL
IP3259AAM
IP3259AAN
IP3259AAQ
IP3259AAV
IP3259ABA
IP3259ABC
IP3259ABE
