南芯SC2151A 支持PD和DP/DM快充協議的控制器 適配器專用！

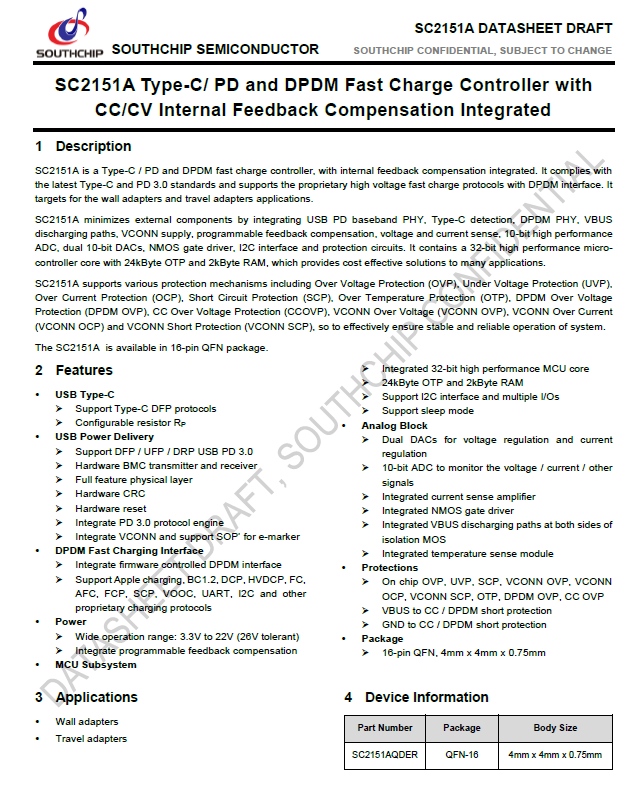

南芯SC2151A采用16-pin QFN 4mm*4mm封裝，是一顆支持PD和DP/DM快充協議的控制器，內部集成反饋環路，支持最新的Type-C和PD3.0標準，同時還支持使用DP/DM接口的專有快充協議，適用于各類適配器應用。
南芯SC2151A內部集成了32位高性能MCU內核，集成24kB單次編程存儲器和2kB RAM。該控制器針對各類快充協議集成了USB PD物理層、Type-C檢測、DP/DM快充協議物理層，VCONN供電。此外，針對快充適配器方案內置了輸出放電路徑、內置可編程反饋補償、電壓電流檢測、10bit高性能ADC、兩個10bit DAC、NMOS通路管驅動、I2C通信接口以及豐富的保護電路，為適配器等應用提供了簡單高效的協議控制器解決方案。
南芯SC2151A同時支持多種保護機制，包括過壓保護，欠壓保護，過電流保護，短路保護，過熱保護，DPDM過電壓保護，CC過壓保護，VCONN過壓過流短路保護，有效的保證系統穩定性和可靠性。
功能
l USB Type-C端口
n 支持Type-C DFP協議
n 可配置RP
l USB 功率分配（PD）
n 支持DFP / UFP/ DRP USB 3.0 PD
n 硬件BMC發射端和接收端
n 物理層完整功能
n 硬件CRC
n 硬件復位
n 集成PD 3.0協議
n 集成VCONN，支持SOP’，支持e-marker線纜應用
l 1組DPDM快速充電端口
n 集成可配置的DPDM接口
n 支持蘋果2.4A, BC1.2, DCP, HVDCP, FC, AFC, FCP, SCP, VOOC, UART, I2C和其他專用充電協議
l 供電
n 3.3V至22V (最高26V) 的寬電壓工作范圍
n 集成可編程的環路補償
l 單片機子系統
n 集成32-bit高性能MCU
n 24KB OTP和2KB RAM
n 支持I2C接口和多組I/O口
n 支持睡眠模式
l 模擬模塊
n 兩組DAC支持電壓調節和電流調節
n 10-bit ADC監控電壓/電流和其他信號
n 集成電流檢測放大器
n 集成N_MOS驅動
n 在隔離MOS兩端集成VBUS放電路徑
n 集成溫度檢測模塊
l 保護
n 芯片OVP, UVP, SCP, VCONN OVP, VCONN OCP, VCONN SCP, OTP, DPDM OVP, CC OVP
n VBUS到CC / DPDM過壓保護
n GND到CC / DPDM短路保護
l 采用16-pin QFN, 4mm x 4mm x 0.75mm封裝
應用
l 墻充適配器
l 旅充適配器
