PD 20W車充快充SOC芯片IP6538  INJOINIC(英集芯)出品

可直接替換IP6528

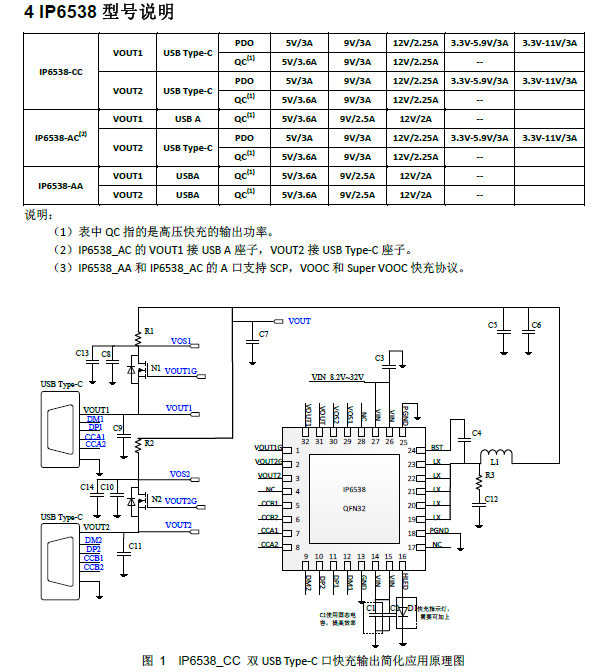

IP6538-AA

IP6538-AC

一，簡介:
IP6538 是一款集成同步開關的降壓轉換器、支持14 種輸出快充協議、支持Type-C 輸出和USB
PD2.0/PD3.0(PPS)協議的雙口輸出SOC IC，為車載充電器、快充適配器、智能排插提供完整的解決
方案。
IP6538 支持雙USB Type-C，USB Type-C 和USB A，或者雙USB A 輸出，集成雙口自動插拔檢測功能，單獨使用任意一口都可支持快充輸出，當雙口同時使用時，雙口都輸出5V，總功率5V/4.8A。
IP6538 內置功率MOS，輸入電壓范圍是8.2V到32V，輸出電壓范圍是3V 到20V，最大能提供45W 的輸出功率，能夠根據識別到的快充協議自動調整輸出電壓和電流。
IP6538 輸出5V/3A，板端轉換效率高至96.5%。
IP6538 的輸出具有CV/CC 特性，當輸出電流小于設定值，輸出CV 模式，輸出電壓恒定；當輸出電流大于設定值，輸出CC 模式，輸出電壓降低。
IP6538 的輸出電壓帶有線補功能，輸出電流增大后會相應提高輸出電壓，用以補償連接線阻抗引起的電壓下降。
IP6538 具有軟啟動功能，可以防止啟動時的沖擊電流影響輸入電源的穩定。
IP6538 有多種保護功能，具有輸入過壓、欠壓保護，輸出過流、過壓、欠壓、短路保護等功能
IP6538 采用5*5mm QFN32 封裝。

二，特性：
 1，同步開關降壓轉換器
 內置功率MOS
 輸入工作電壓范圍：8.2V 到32V
 輸出電壓范圍：3V 到20V，根據快充協議自動調整
 輸出電壓有線補功能，50mV/A
 輸出具有CV/CC 特性（輸出電流小于設定值，輸出CV 模式；輸出電流大于設定值，輸出CC 模式）
 VIN=12V，VOUT=5V/3A，板端轉換效率為96.5%
 2，雙口快充輸出
 支持雙USB Type-C 輸出
 支持USB Type-C 和USB A 輸出
 支持雙USB A 輸出
 任意一個輸出口都支持快充
 雙口自動插拔檢測功能
 3，支持Type-C 輸出接口和USB PD 協議
支持5V、9V、12V、15V、20V 電壓輸出
 支持PD2.0/PD3.0(PPS)輸出協議
 PPS 支持3.3V~21V，20mV/step 電壓輸出
 4，快充規格
 支持2 個Type-C PD 口輸出
 支持2 個BC1.2、Apple、三星協議
 支持2 個高通QC2.0 和QC3.0
 支持2 個MTK PE+1.1 和MTK PE+2.0
 支持2 個華為快充協議FCP
 支持2 個華為快充協議SCP
 支持2 個三星快充協議AFC
 支持2 個展訊快充協議SFCP
 支持2 個OPPO 快充協議VOOC
 5，多重保護、高可靠性
 輸入過壓、輸入欠壓、輸出短路、輸出過流保護和過溫保護
 DP/DM/CC 過壓保護
 DP/DM/CC PIN 耐壓30V
 ESD 4KV，直流耐壓40V

三，應用：
車載充電器
 快充適配器

 智能排插
